河南众恒ZHPS矿山智能自控系统简介

河南众恒工业炉工程技术有限公司 发布时间:2019-05-11
浏览:

  建设绿色矿山,发展绿色矿山是践行习近平总书记“绿水青山就是金山银山”重要思想的重要举措。现在全国各地都在积极开展矿产资源开发整合工作,取得了显著成效。小的矿山被取缔整合,矿山**生产条件和生态环境状况显著改善,相应配套的矿石破碎生产线的要求也越来越高,矿石不能露天堆放,环保要求提高,对矿石破碎生产线的自动化水平的要求也越来越高,基于以上情况我公司开发研制了ZHPS矿山智能自控系统:

  原先的矿石破碎生产线操作模式都是操作工分散在各个设备附近,几个就近的设备有一个集中控制的电气柜,通过柜门上的按钮现场启停各设备。由于现场环境恶劣,并且位置分散,一条生产线往往需要五六名工人才能完成整个生产线的操作,并且无法及时有效的了解到整个生产线的运行状况,因而也无法进行统一的管理。当某一设备出现故障时易造成堆料、堵料等故障的发生。

  我公司开发研制的ZHPS矿山智能自控系统可完善解决以上问题,在主控室上位机上通过点击鼠标就可完成生产线中所有设备的控制、各设备运行状态的监测、设备故障的检测及报警等。所有工作一个人在主控室即可完成,现场不再需要安排岗位工值守,极大的解放了人力物力,方便了生产线的统一管理。本系统由现场视频监控系统与西门子自控系统两部分组成。见下图:

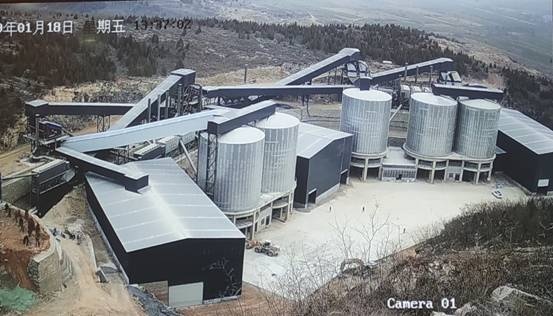

  图1 破碎生产线现场图片

  图2 主 控 室 图 片

  *先,根据生产线工艺流程,整个矿石破碎生产线的现场各个部位均安装有网络高清摄像头(多达一百多个监控点),分别监控现场情况。摄像头采集到的信号通过网线和光纤传输到主控室,通过交换机、解码器、硬盘录像机等把现场图像传输到大屏幕上。

  其次,系统核心在于整个矿石破碎生产线的控制部分---西门子自控系统。该系统由德国西门子PLC、西门子WINCC软件、台湾研华工控机、ZTP-A2型智能探测料位计、YSX-III型智能语音报警器、现场操作箱等部分组成。

  自控系统采用两级微机控制系统。上位机为台湾研华工业控制机,下位机的控制核心部分采用西门子PLC (可编程序控制器)系统,其中含有中央处理单元、数字量输入输出模块,模拟量输入输出模块,通讯模块。系统操作界面采用德国WINCC人机接口软件。各料仓料位探测采用ZTP-A2型智能探测料位计,各主要工控点设有远程智能检测和智能语音报警器。

  1、PLC 系统:

  西门子PLC S7系列,在我国各工业领域得到了广泛应用。在系统中采用西门子S7-1200 PLC 系统功能强、性高、性价比高,并有便于维护、便于扩展,备件价格低,订货周期短等优点,是在工控系统中*理想的选择。

  2、上位计算机

  上位机采用台湾研华IP 610 工业控制机,通过网络与CPU上的接口相连,工控机适应于工业控制场合,可以24 小时连续工作,抗干扰、抗灰尘、散热好、运行速度高等各方面都优于一般计算机。

  3、人机操作界面

  上位机操作界面采用德国WINCC人机接口软件。这种软件在工业控制中使用比较普遍。生产线中所有设备运转及故障状态可以在上位机西门子WINCC操作界面上集中显示出来,并且当设备出现故障时可以及时语音报警。生产线中所有设备的启停也可通过上位机WINCC操作界面进行控制。设备的运转时间、故障停机时间、故障原因、存储各规格石料的料仓内料位的高低都能在WINCC操作界面上进行自动记录并生成历史曲线、实时曲线等功能完善的画面,便于进行统一管理。

  4、ZTP-A2型智能探测料位计

  ZTP-A2型智能探测料位计在本系统主要用来检测破碎后存储各种规格石料的料仓内料面的高低。此种料位计是我公司经过多年研究,开发研制出来的新一代料位探测计。该产品采用了德国西门子可编程控制器、TD400操作员界面及欧姆龙旋转编码器,具有运行、响应速度快、测量有效、调试方便简捷、可远程控制、可用于恶劣的工业环境等优点。特别适用于料仓的粉末状、块状、颗粒状物料的料位检测与控制。

  5、YSX-III型智能语音报警器

  YSX-III型智能语音报警器是我公司开发研制的新一代高科技产品,采用单片机和大规模集成电路设计方案,整体性能完善,运行稳定、功能齐全,广泛应用于冶金、石油、化工、、电力、轻工、造船等行业,备受广大用户的青睐。其语音报警内容根据现场需要自行录制,可随时修改,语音报警响亮,直接提示报警点。

  6、系统操作模式

  本系统分为三种操作模式:

  (1) 现场控制

  生产线中每台设备均就近安装有现场操作箱,当系统切换到现场操作时可通过现场操作箱就近启停设备。

  (2) 低压室集中控制

  系统中每面低压柜柜门上均安装有启停按钮,系统切换到就地操作时,可通过电气柜门上的按钮现场启停该面电气柜所包含设备。

  (3) 主控室上位机操作

  当低压室内该设备切换到远程操作,现场操作箱也切换到远程操作时,现场所有设备的启停均可通过主控室内的上位机集中操作,简单的点击鼠标即可完成所有设备的控制。

  我公司开发研制的ZHPS矿山智能自控系统颠覆了以前大家对破碎生产线脏、乱、现场环境恶劣、纯人工操作、用工人数多、自动化水平低的传统观念,生产现场不再需要岗位工人,通过西门子自控系统及配套的现场监控画面可以把设备控制、设备监测、报警集中到主控室来统一完成,并通过系统的自动记录功能进行自动统计,便于生产的统一管理,是实现矿石破碎生产线自动化的优越选择。
